碳纖維增強(qiáng)尼龍66具有導(dǎo)電、密度小、高強(qiáng)度、耐腐蝕、耐高溫、良好耐磨性和尺寸穩(wěn)定性等優(yōu)異性能。應(yīng)用于電動工具、空氣凈化器配件、紡織劍輪、劍頭、烏斯座等。
產(chǎn)品物性數(shù)據(jù)
|
測試項嗎 |
測試方法 |
單位 |
|
||||||
|
CF10 |
CF20 |
CF30 |
|||||||
|
力學(xué)性能 |
拉伸強(qiáng)度Tensile strength |
ASTM D638-2010 |
MPa |
146 |
180 |
220 |
|||
|
斷裂伸長率Elongation at Break |
% |
/ |
/ |
/ |
|||||
|
彎曲強(qiáng)度Flexural Strength |
ASTM D796-2010 |
MPa |
198 |
286 |
350 |
||||
|
彎曲模量Flexural Modulus |
MPa |
8363 |
11200 |
15200 |
|||||
|
懸臂梁無缺口沖擊強(qiáng)度 |
ASTM D256-2010 |
J/m |
/ |
/ |
/ |
||||
|
懸臂梁缺口沖擊強(qiáng)度 |
J/m |
60 |
100 |
150 |
|||||
|
簡支梁無缺口沖擊強(qiáng)度 |
GB/T 1043-2008 |
kJ/m² |
/ |
/ |
/ |
||||
|
簡支梁缺口沖擊強(qiáng)度Charpy Impact Strength（V-notched） |
kJ/m² |
/ |
/ |
/ |
|||||
|
熱性能 |
維卡軟化溫度（10N） |
GB/T 1634.2-2008 |
℃ |
/ |
/ |
/ |
|||
|
熱變形溫度（Tff1.8） |
℃ |
195 |
243 |
253 |
|||||
|
其它 |
密度Density |
ASTM D792 |
g/cm³ |
1.17 |
1.23 |
1.28 |
|||
|
硬度Hardness |
GB/T 2411-2008 |
HD |
/ |
/ |
/ |
||||
|
熔體質(zhì)量流動速率 |
GB/T 3682-2000 |
g/10min |
/ |
/ |
/ |
||||
|
體積電阻Volume Resistivity |
ASTM D-257 |
Ω.cm |
105—108 |
≤103 |
≤103 |
||||
|
含水量Water Content |
GB/T 5009.3-2003 |
% |
/ |
/ |
/ |
||||
|
灰分Ash content |
GB/T 9345-2008 |
% |
10 |
20 |
30 |
||||
|
模具收縮率Mold shrinkage |
ASTM D955 |
% |
0.2-0.4 |
0.1-0.3 |
0.05-0.2 |
||||
|
注塑工藝 |
|||||||||
|
干燥溫度 |
（100--110）℃ |
干燥時間 |
（4--6）h |
||||||
|
注塑溫度 |
（250--280）℃ |
模具溫度 |
（100--120）℃ |
||||||

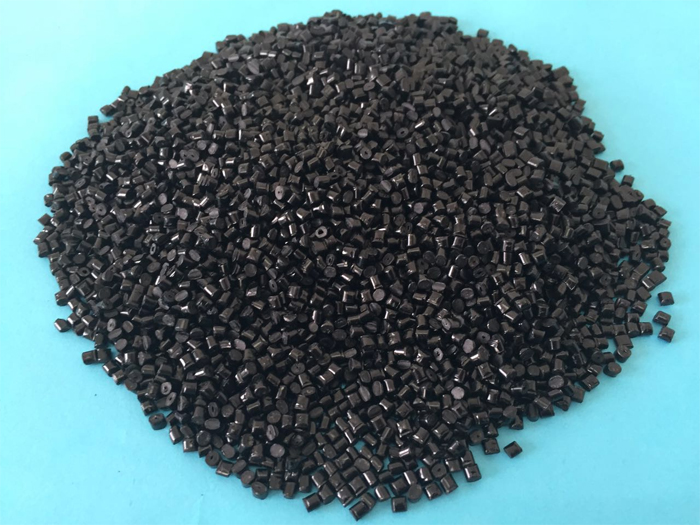

.jpg)
